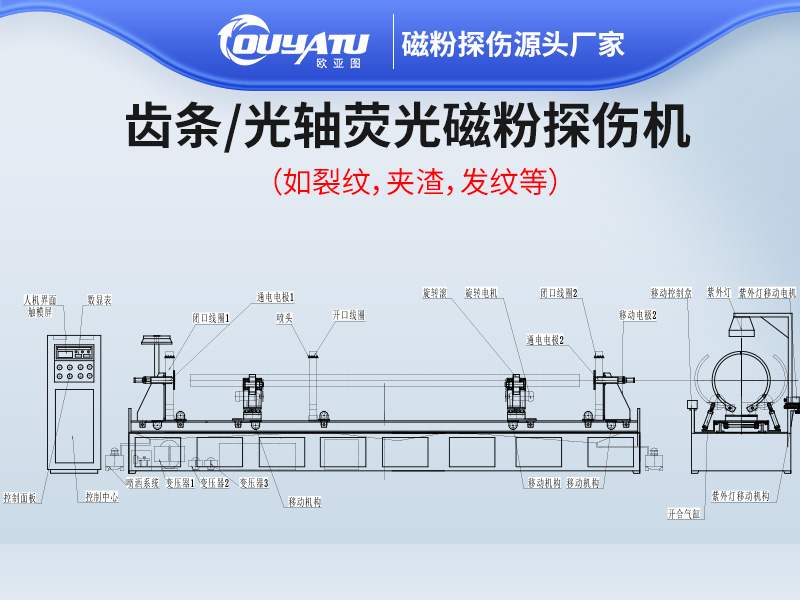

大曲軸磁粉探傷產品

工作原理

磁粉探傷利用工件缺陷處的漏磁場與磁粉的相互作用，它利用了鋼鐵制品表面和近表面缺陷（如裂紋，夾渣，發紋等）磁導率和鋼鐵磁導率的差異，磁化后這些材料不連續處的磁場將發生畸變，形成部分磁通泄漏而產生了漏磁場，利用其缺陷部位的漏磁能吸附磁粉的特征，從而吸引磁粉形成缺陷處的磁粉堆積——磁痕，在適當的光照條件下，顯現出缺陷位置和形狀

用途

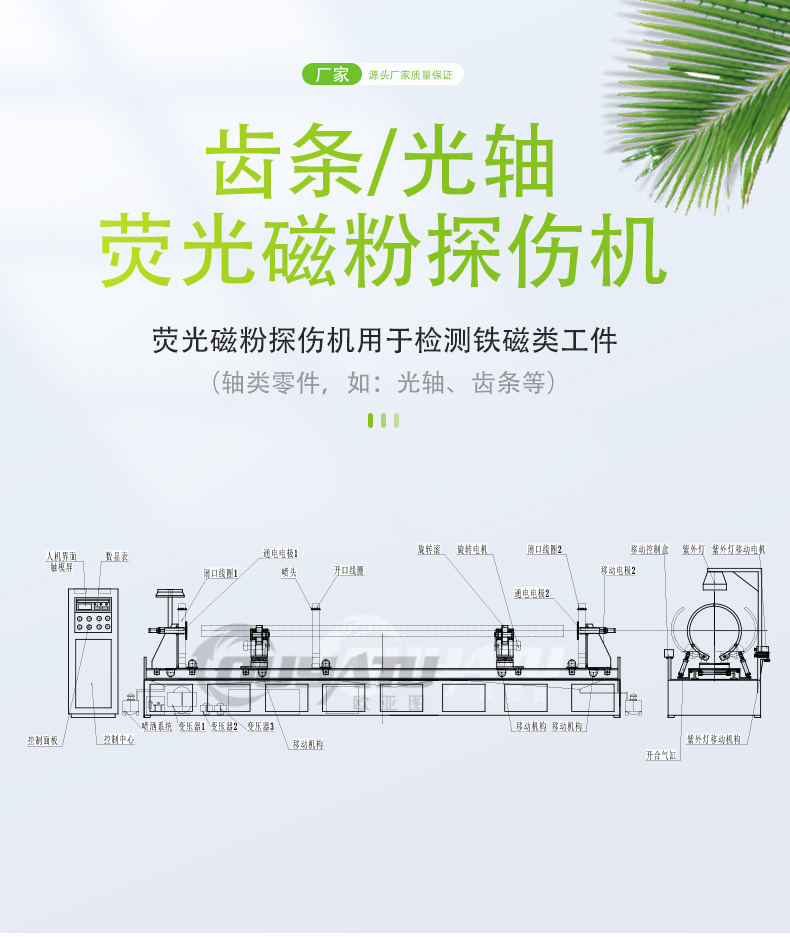

熒光磁粉探傷機用于檢測鐵磁類工件（軸類零件，如：光軸、齒條等）表面和近表面因鍛壓、淬火、研磨、疲勞等引起的裂痕及夾渣等細微的缺陷。

檢測工藝

上料——清洗——輸送——夾緊——噴淋磁化——松夾——觀察——退磁——清洗——烘干——下料

執行標準

磁粉探傷機：GB/T8290—2011

磁粉探傷觀察條件：GB/T 5097-2020/ ISO 3059：2012

美國材料與試驗協會：磁粉檢測方法ASTM E1444-01

歐盟、國際標準：DIN EN ISO 9934-2-2003

零件規格

長度：300~2500mm

直徑：≤φ100~250mm

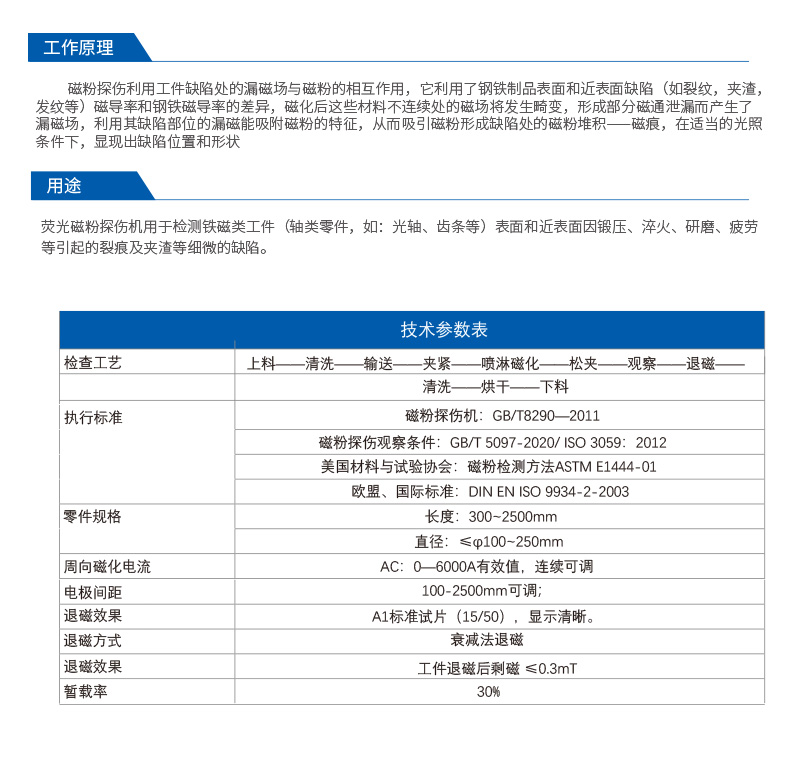

技術參數

周向磁化電流AC：0—6000A有效值，連續可調。

縱向磁化磁勢AC：0—18000AT有效值，連續可調。

電極間距：100-2500mm可調；

磁化效果：A1標準試片（15/50），顯示清晰。

退磁方式：衰減法退磁

退磁效果：工件退磁后剩磁 ≤0.3mT

暫載率:30%
